RFID評価について

電波暗室の必要性

Voyantic社製 Tag Performance Pro

RFIDタグは下記のグラフのように、感度が最大になる周波数ピークがかならずあります。
一般の空間での評価は、技適認証されたRFIDリーダーライターにより日本国内の認可周波数帯域でしか検証ができなかった。この場合、グラフのように読める読めないのチェックしかできず、なぜ読めないか等のタグの特性 確認には不十分(劣化時の要因特定が困難)であった。
このため、周波数を変化させて且つRFIDタグを対象物に貼り付けた状態での特性評価/検証が必要。

※図はタップすると拡大できます。

RFID評価

※図はタップすると拡大できます。

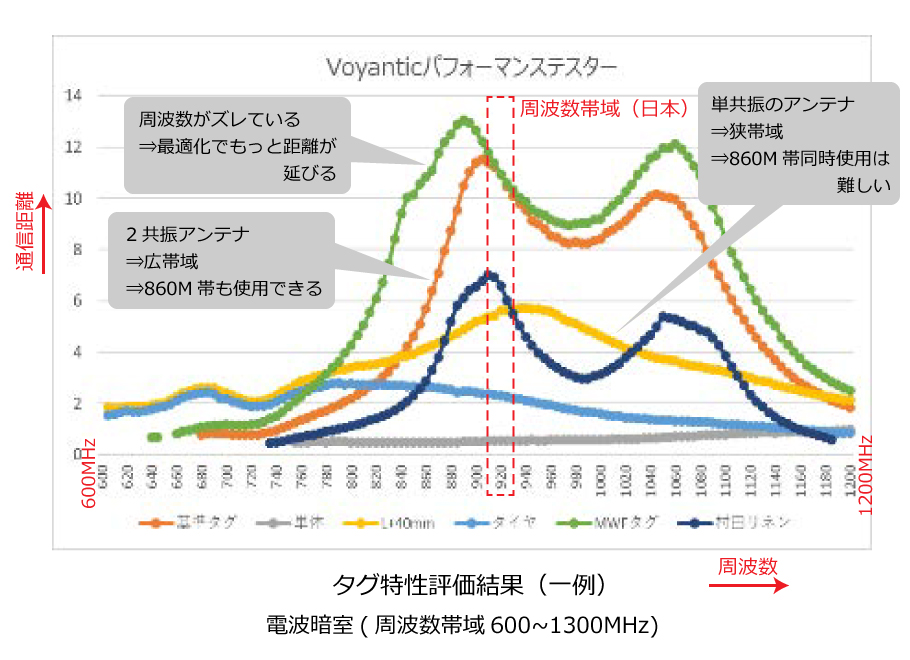

RFIDタグ特性評価

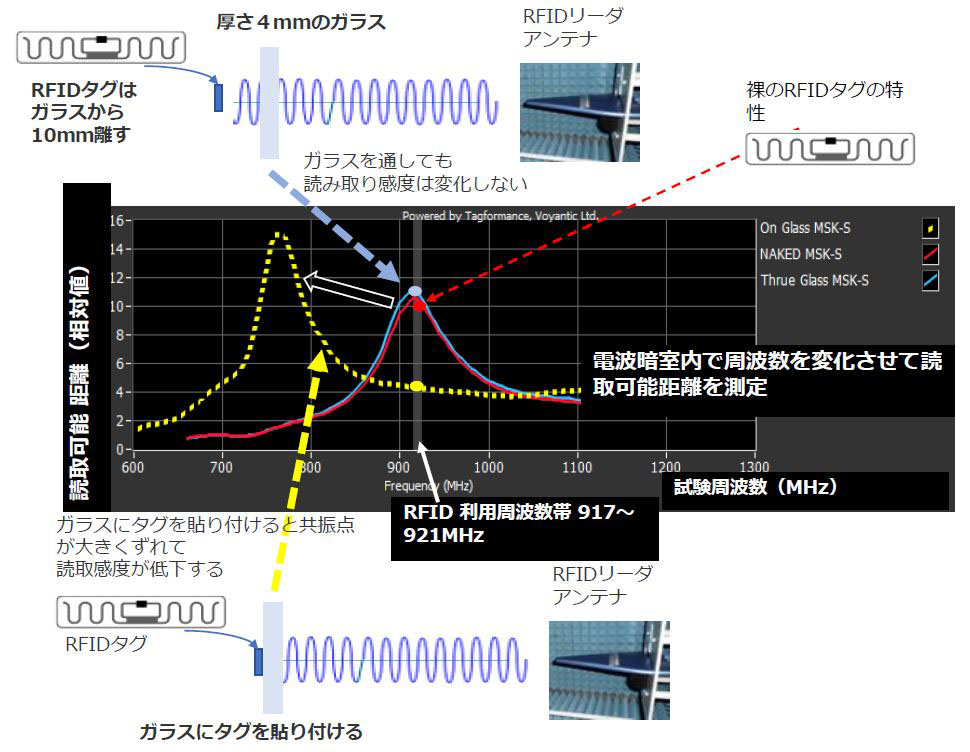

RFIDタグの感度評価 by Voyantic

タグをガラスに貼り付ける⇒ ピーク感度周波数が大きくずれる

※図はタップすると拡大できます。

RFIDタグ感度評価

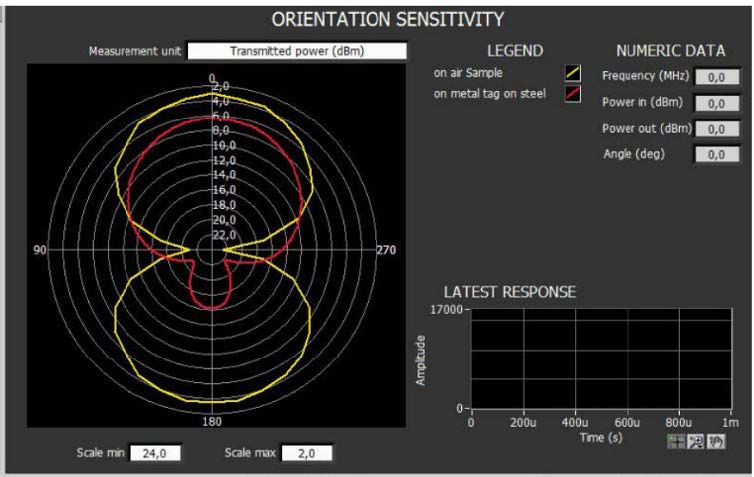

RFIDタグの方向感度評価 by Voyantic

※図はタップすると拡大できます。

RFIDタグ方向感度評価

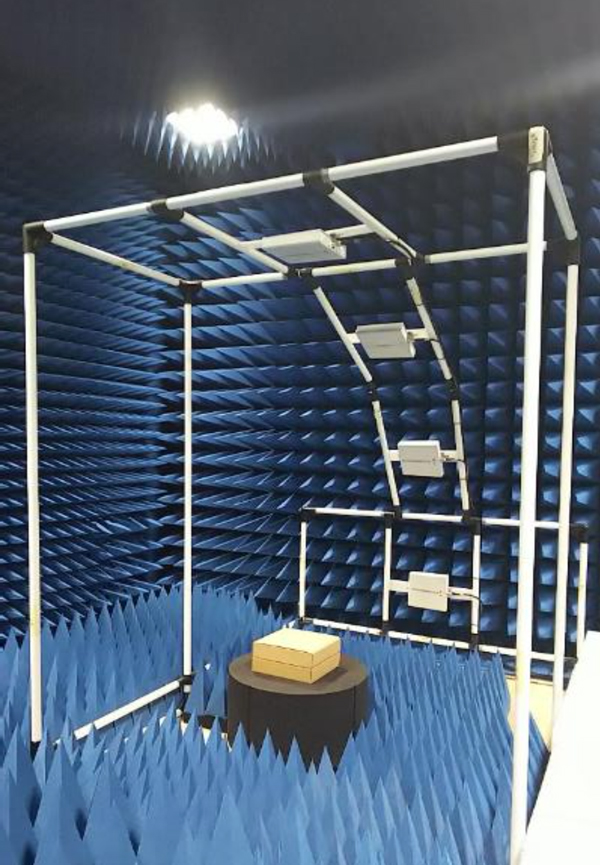

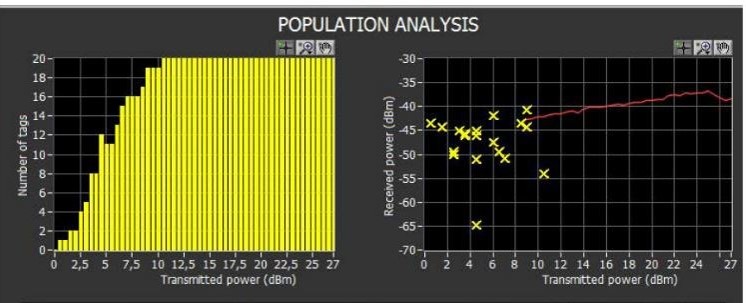

RFIDタグの多数個同時読み取り評価 by Voyantic

※図はタップすると拡大できます。

RFIDタグの多数個同時読取評価

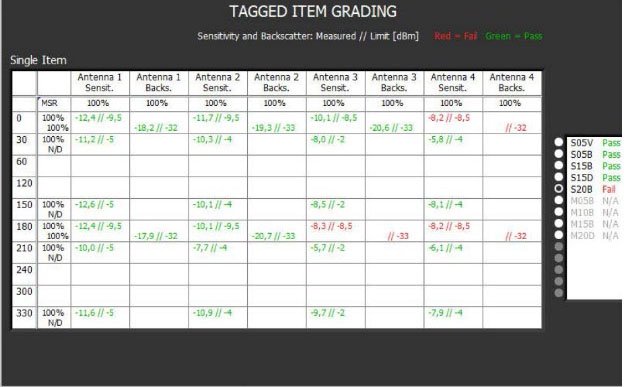

RFID-TIPP評価

Tagged-Item Performance Protocol

※図はタップすると拡大できます。

RFIDのTIPP評価 RFIDのTIPP評価

RFIDエアインターフェース評価セッティング

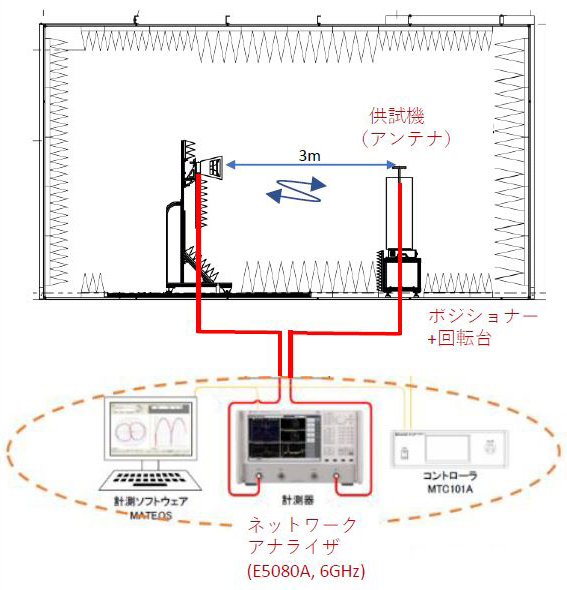

アンテナ開発/評価

※図はタップすると拡大できます。

アンテナ開発/評価

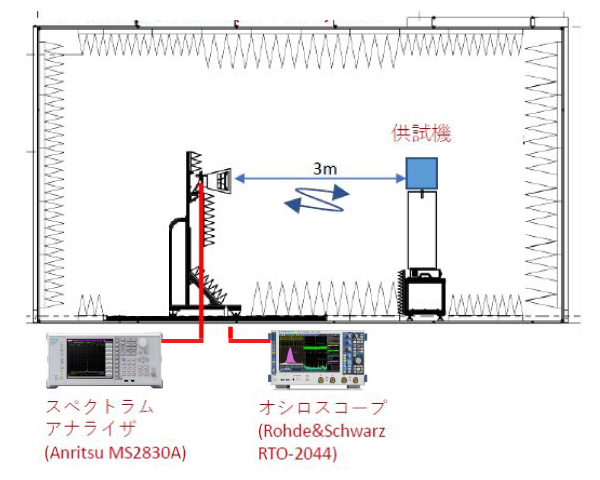

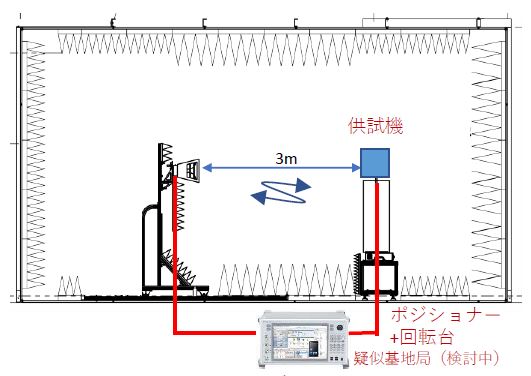

IoT機器のエアインターフェース性能評価

※図はタップすると拡大できます。

IoT機器のエアインターフェース性能評価

IoT機器のVCCI(ノイズ)評価

※図はタップすると拡大できます。

IoT機器のVCCI(ノイズ)評価

RFIDエアインターフェース

評価セッティング

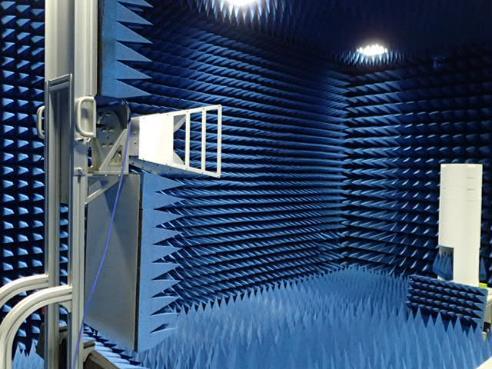

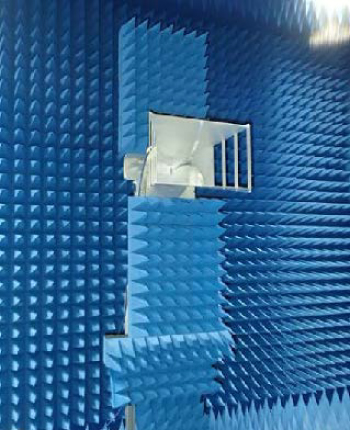

ホーンアンテナ(0.6~6GHz)

ホーンアンテナ(0.6~6GHz)

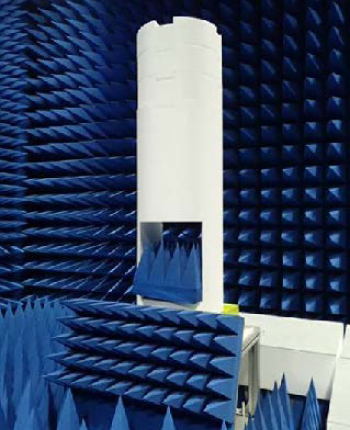

AZ回転台(0.1度 サーボM)

AZ回転台(0.1度 サーボM)
RFIDエアインターフェース 評価セッティンク

アンテナ評価例

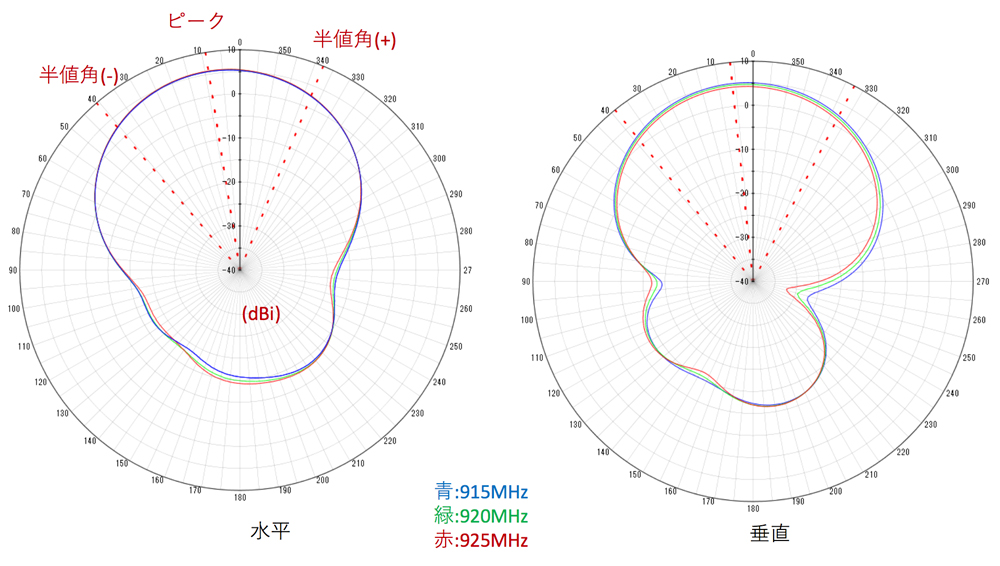

RFID小形平面アンテナの放射特性

RFID小形平面アンテナの放射特性
