M2M/IoTソリューションに最適な
小型・超軽量設計を実現した産業用LTEルータ

efPORT-TMは、国内3キャリア(NTT docomo、KDDI、Softbank、各MVNO含む)のLTE通信に対応した、産業用ルータです。
重さ125g、ポケットティッシュサイズの小型・超軽量設計に加えて、回線の自己診断機能、自己復旧機能等を有することで、多段監視機能による止まらない、途切れない、安定したシステム構築を実現しました。
また、遠隔地や無人環境を含むあらゆる場所での運用にも対応し、システムの安定稼働を支えます。
国内設計・国内生産の産業用機器として、高い信頼性を提供します。

機器の遠隔監視、カメラを活用したソリューション、ネットワーク環境のない場所でのデータ収集など、さまざまな用途で活用されています。

efPORT-TMの特長

1. マルチキャリア対応、多様なシステムソリューションを実現

国内3キャリアのLTE回線(MVNOを含む)を使ったIoTネットワークの構築が可能です。
センサや機器を接続し、データ収集、解析、機器連携等、さまざまなM2M/IoTソリューションにて、ご利用をいただくことが可能です。
ルータ機能を活用し、機器の遠隔監視や遠隔制御などのソリューションでもご活用をいただけます。

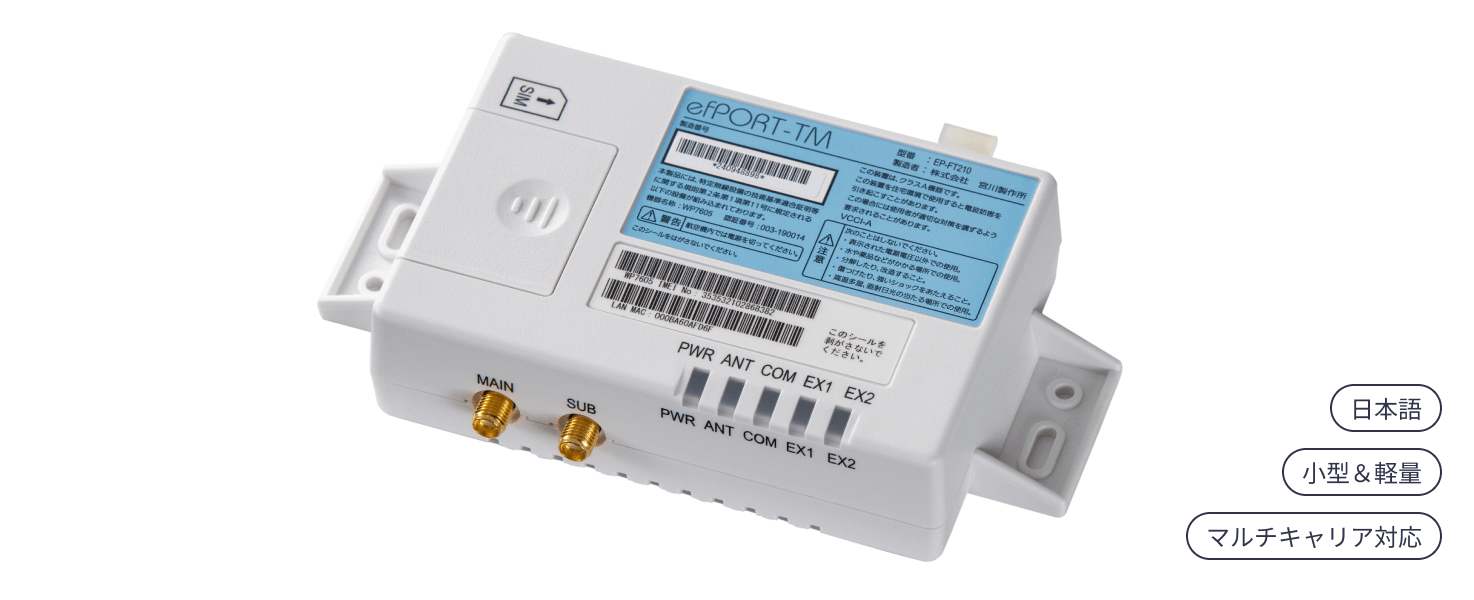

2. 小型・軽量

3. 広範囲な温度対応

動作温度範囲は、-10～60℃。さまざまな環境下で対応が可能です。

4. AC/DC電源に対応、抜け防止ロックタイプ

ACアダプタでの対応に加え、DC電源_^※にも対応していますので、商用電源が無い環境においてもネットワーク構築が可能です。
ACアダプタおよびDCケーブルのコネクタ部にはロック機能を採用。確実な接続を維持し、不意の抜
けや接触不良を防ぎ、大切な機器を安心してお使いいただけます。

※DC電源範囲：DC12V～24V
※DC電源を用いる場合は安定したDC電源が必要となります。導入前の事前検証を推奨しております。

5. 安心・品質重視の日本製（国内設計・国内生産）

IoTシステムソリューションのデータ中継の要を担うefPORT-TMは、安定した機器品質、機器供給の安全性を考慮し、国内設計、国内生産によってご提供しております。
購入時期によらず、安心して機器をご利用いただけます。

6. AAA機能による止まらないシステムの実現

時には不安定な環境下にさらされるモバイル回線でのデータ通信を考慮し、CPU～ファームウェア～プロセス～通信モジュール間での多段監視機構を採用する事により、安定(A)、安全(A)、安心(A)を機能化しました。
定期的な装置の自動再起動機能、通信モジュール異常監視機能、圏外監視機能などの自己診断・自動復旧機能を搭載した産業用機器として「止まらないシステム」の核となります。

7. IPネットワークの柔軟な設計を実現

NAT機能やポートフォワーディング機能、フィルタリング機能により、運用に合わせたネットワーク構築を実現できます。この他にもLAN機器とネットワーク側のサーバ間で、円滑なIPパケットの通信を行うための仕組みを搭載しています。

8. 柔軟な機能拡張性とカスタマイズ対応

拡張用のAUXポートを利用したカスタマイズ、装置にアプリケーションを搭載した特注カスタマイズ対応等、お客さまのご要望にあわせた機能拡張をご提供します。

※ カスタマイズ対応は弊社による特注品開発対応となります。お客さまが本製品を自由にカスタマイズできるものではありませんのでご注意ください。

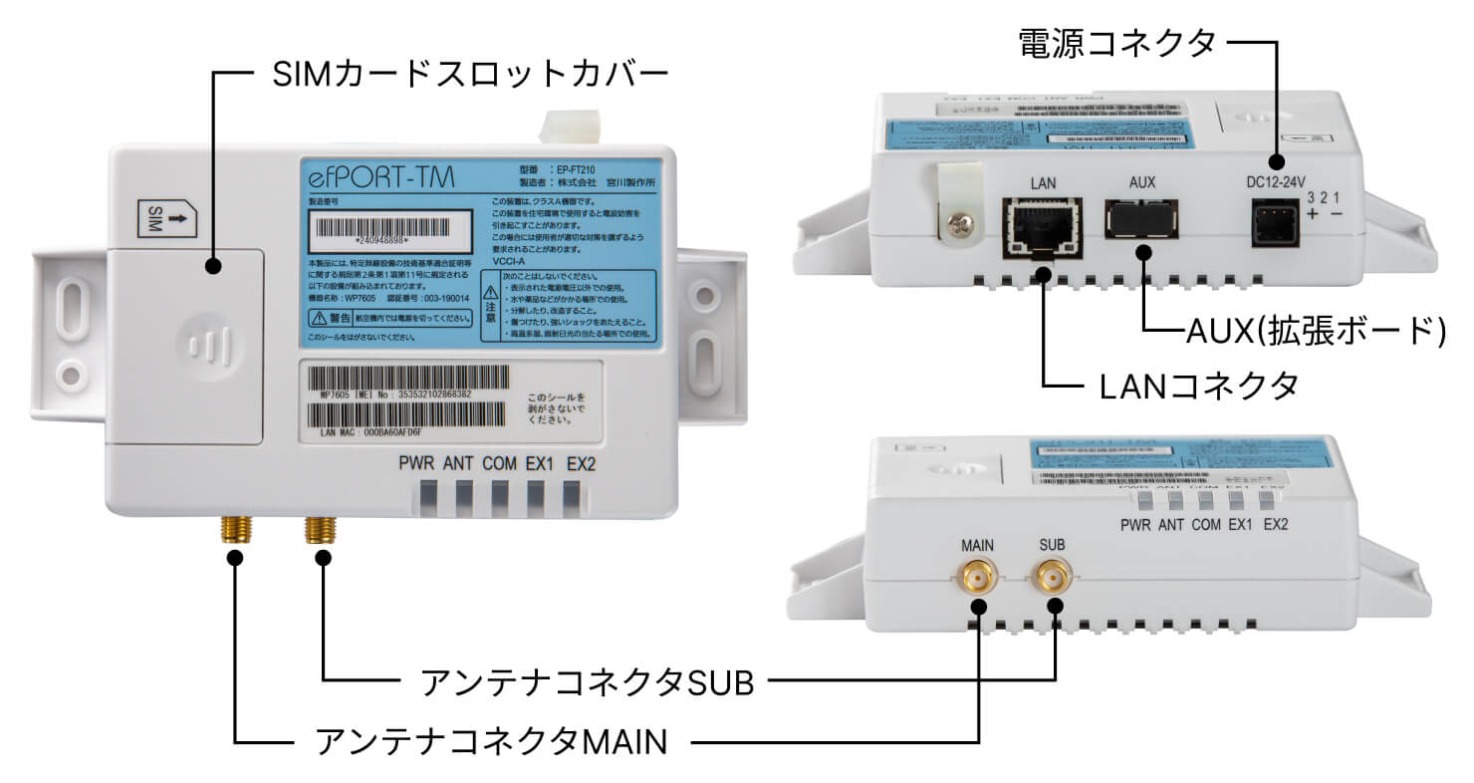

製品外観図

製品仕様

インタフェース	LANポート	100BASE-TX/10BASE-T
	AUXポート	保守用 USB2.0/HOST機能対応 (USB-A メス) ×1ポート
	アンテナコネクタ	SMA x2
RFインターフェース	無線周波数	Band 1、Band 8、Band 18、Band 19
	アクセス方式	LTE方式(NTTドコモ、KDDI、SoftBank網)
	データ通信速度	上り：最大50.0Mbps 下り：最大150.0Mbps ※ベストエフォート型
電源	入力定格	DC12～24V±10%
	消費電力	最大10W / 平均2W
	コネクタ	3端子コネクタ 日本圧着端子製造製 S03B-J11SK-TXR
環境条件	動作温度	-10～60℃
	動作湿度	20～80%RH(結露なきこと)
	保存温度	-20～70℃
	保存湿度	20～80%RH(結露なきこと)
	耐ノイズ性	DCラインノイズ　±1000V　パルス幅　100ns/1000ns ノイズシミュレータによる確認
	耐静電気性	直接放電　接触：±4kV(アンテナコネクタを除く) 気中放電　気中：±8kV(アンテナコネクタを除く)
質量		125g以下
外形寸法	装置本体	約107mm(W) × 約70.6mm(D) × 約31mm(H) ※ 突起物除く
	ブラケット部	約141mm(W) × 約35mm(D) ※ 装置一体

接続確認済事業者/サービス

サービス名	事業者名
docomo mopera U	株式会社NTTドコモ
IoTプラン
IIJモバイルサービス/タイプI	株式会社インターネットイニシアティブ
IIJモバイルサービス/タイプD
IIJモバイルサービス/タイプK
BIGLOBEモバイル/タイプD	ビッグローブ株式会社
BIGLOBEモバイル/タイプA
mineo(ドコモプラン)	株式会社オプテージ
mineo(auプラン)
mineo（ソフトバンクプラン）
フリービットクラウドセキュリティSIM	株式会社フリービット
M2M Lプラン 4G	ソフトバンク株式会社
OCN モバイル ONE（新コース）	NTTコミュニケーションズ株式会社
IoT 通信サービス LTE Low	KDDI株式会社
MEEQ　SIM	ミーク株式会社

※ 会社名及びサービス名等は、各社の登録商標又は商標です。
